Шахтный кабель
Купить шахтный кабель с доставкой в Ростове-на-Дону
Шахтный кабель гибкий и бронированный от производителя

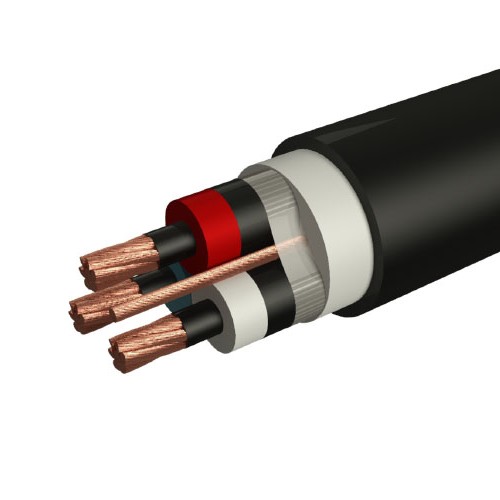

Шахтный кабель КГВШ ГОСТ 31945-2012 – электрошнур специального применения, он используется только горнодобывающей отраслью в условиях подземных выработок. Кабельная конструкция сложная, с профилирующим тороидальным сердечником из плотно скрученных полиэфирных нитей. Сердечник повышает жесткость шнура, улучшает показатель прочности на разрыв. КГВШ – контрольный кабель, он применяется только для цепей управления, используется для подключения приборов КиПа, дистанционных блоков, сигнальной аппаратуры к электропитанию. Прокладывается в шахте вертикально и горизонтально, а также наклонно под углом более 45°.
Конструктивные особенности кабеля шахтного
К шахтной проводке предъявляются повышенные требования по взрывозащищенности, необходимо исключить открытое искрообразование. Шнур разрабатывался с упором на устойчивость к механическим повреждениям, монтажным изгибам и повышенной температуре. Он устойчив к воздействию растягивающих усилий, выдерживает без повреждения многократный изгиб, осевое кручение. Оболочка не распространяет горение в случае возникновения пожара.
В конструкции предусмотрена двойная полимерная оболочка, обеспечивающая опережающее отключение подключаемого оборудования. Жила заземления и фазовые провода в современном гибком кабеле распределены. Между проводной изоляцией предусмотрено гибкое экранирование, исключающее межфазное короткое замыкание. При повреждении изоляционного слоя на одной из жил сразу прекращается электропитание подключаемого оборудования. Экранирование повышает эффективность отключения тока, сокращает временной интервал срабатывания защитной аппаратуры.
За счет повышенной эластичности у шнура высокая монтажеспособность. Из него прокладывают сложные по геометрии контуры. Минимальное количество проводов в гибком кабеле – 2: фаза и заземление. Максимальное – 36. Для токопроводящей многопроволочной жилы используется отожженная медная проволока 5 класса гибкости, изготовленная по регламенту ГОСТ 22483-77. Металл за счет медленного окисления долго сохраняет физико-механические характеристики.
Расшифровка маркировки кабеля для шахты
К – контрольный кабель, предназначен только для цепей управления.
Г – гибкий, изгибается без изломов.
В – ПВХ-пластикат, негорючий тип изоляционного материала, используемого для оболочки.
Ш – шахтный, электрошнур предназначен для прокладки в подземных проходках.
В числовом показателе указывается количество проводников и площадь сечения жил.
Технические характеристики кабельной продукции для шахт
| параметр | единицы измерения | показатель | |
|---|---|---|---|
| номинальное напряжение тока | переменного | В | 660 |
| постоянного | 1000 | ||
| диапазон частот подключаемого оборудования | Гц | 100 | |
| температура | эксплуатации | °С | -30…+50 |
| нагрева при замыкании | +70 | ||
| электросопротивление 1 км при +20°С | жилы (D 1/1,5/2,5) | Ом | 20,4/14,5/8,8 |
| изоляции | мОм | ≥10 | |
| допустимый радиус изгиба | - | 10 D | |
| скорость отключения при аварии | с | 0,2 | |
| строительная длина | м | 150 | |
| число циклов изгиба | ед. | до 15000 | |
Размер, диаметр (мм) и вес 1 км кабеля шахтного кг
| Хар-ки | Количество жил | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 8 | 10 | 12 | 15 | 24 | 30 | 36 | |
| D токопроводящей жилы - 1 мм | |||||||||
| Dн | 9,7 | 13,5 | 15,5 | 16,4 | 17,4 | 22,5 | 26,5 | 29,0 | 31,5 |
| масса | 115,1 | 268,3 | 333,5 | 359,4 | 436,1 | 590,2 | 830,7 | 991,2 | 1154,2 |
| D токопроводящей жилы - 1,5 | |||||||||
| Dн | - | 15,3 | 17,6 | 18,7 | 20,1 | 25,8 | 30,6 | 33,6 | 36,7 |
| масса | - | 339,1 | 432,8 | 468,6 | 566,5 | 761,4 | 1104,6 | 1322,8 | 1544,8 |
| D токопроводящей жилы - 2,5 | |||||||||
| Dн | - | 16,9 | 19,6 | 20,8 | 22,4 | 28,9 | 34,5 | 38,0 | 41,5 |
| масса | - | 435,4 | 572,8 | 621,3 | 746,7 | 1010,5 | 1508,8 | 1813,4 | 2122,0 |
*Фактическая масса кабельной продукции может не совпадать с расчетной из-за особенностей технологии изготовления.
