Обмоточные провода
Купить обмоточный провод с доставкой в Ростове-на-Дону
Обмоточные провода применяются при производстве электрических двигателей или трансформаторов в качестве обмотки. ООО «Корпорация Металлургических Компаний» предлагает поставки надежного расходного материала по заказным параметрам с различными типами изоляции. Приемлемые цены, гарантированное качество и соблюдение норм регламента производства, а также помощь в доставке.
Применение обмоточных проводов

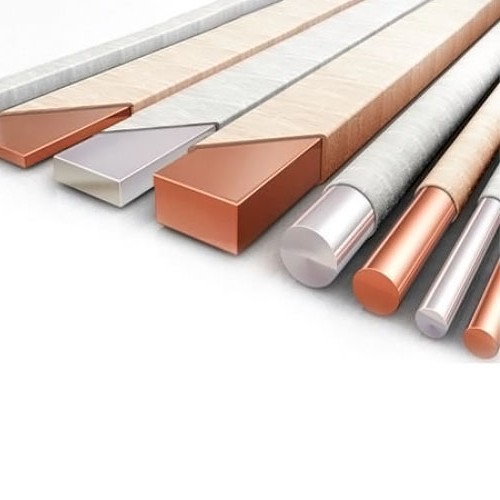

Подобный сортамент провода используется для обмотки трансформаторов, электрических реле, а также электродвигателей. Классифицируется по диаметру токопроводящей жилы и качеству обмотки – оно может быть эмалевым, волокнистым (пропитанная бумага) или комбинированным. Кроме прочего для токопроводящей жилы отбирается алюминий или медь – в зависимости от требуемых характеристик будущего провода. Производитель ориентируется на нормы ряда регламентов.
Характеристики и сортамент проводов для обмотки
Провода с эмалевым покрытием по ТУ 16-705.110-79
За основу берется медная токопроводящая жила, используется подобный сортамент для монтажа в различных электроприборах и агрегатах. При изготовлении соблюдаются следующие нормы:
| Диаметр жилы (мм) | Наружный диаметр (мм) | Масса 1 км (кг) | Пробивное напряжение (В) |
|---|---|---|---|
| 0,060 | 0,082 | 0,0300 | 450 |
| 0,063 | 0,086 | 0,0330 | |
| 0,071 | 0,096 | 0,0398 | 500 |
| 0,080 | 0,106 | 0,0509 | |
| 0,090 | 0,118 | 0,0634 | 600 |
| 0,100 | 0,130 | 0,0774 | |
| 0,112 | 0,149 | 0,0953 | 1700 |
| 0,120 | 0,154 | 0,1042 | |
| 0,125 | 0,160 | 0,1089 | |
| 0,130 | 0,166 | 0,1178 | 2000 |
| 0,140 | 0,177 | 0,1470 | |
| 0,150 | 0,191 | 0,1688 | |
| 0,160 | 0,200 | 0,1945 | |
| 0,170 | 0,211 | 0,2196 | 2200 |
| 0,180 | 0,223 | 0,2437 | |
| 0,190 | 0,235 | 0,2713 | |
| 0,200 | 0,246 | 0,2985 | |
| 0,210 | 0,259 | 0,3279 | 2500 |
| 0,224 | 0,273 | 0,3752 | |
| 0,236 | 0,286 | 0,4165 | |
| 0,250 | 0,302 | 0,4664 | |
| 0,265 | 0,320 | 0,5240 | 2800 |
| 0,280 | 0,335 | 0,5807 | |
| 0,300 | 0,356 | 0,6666 | |
| 0,315 | 0,372 | 0,7075 | |
| 0,335 | 0,394 | 0,7999 | 3100 |
| 0,355 | 0,415 | 0,8961 | |
| 0,380 | 0,442 | 1,0268 | |
| 0,400 | 0,463 | 1,1733 | |
| 0,425 | 0,490 | 1,3245 | 3500 |
| 0,450 | 0,517 | 1,4879 | |
| 0,475 | 0,544 | 1,6578 | |
| 0,500 | 0,570 | 1,8271 | |
| 0,530 | 0,602 | 2,0529 | 4000 |
| 0,560 | 0,633 | 2,2802 | |
| 0,600 | 0,677 | 2,6176 | |
| 0,630 | 0,707 | 2,8723 |
Изоляция выполняется из полиэфирного лака, что дает изделию такие качественные характеристики, как электрическая прочность, устойчивость к агрессивным средам и влаге. Малая площадь изоляционного слоя и сравнительно небольшая механическая прочность (относительно других материалов обмотки) позволяют эксплуатировать расходный материал в катушках, работающих в неподвижном состоянии.
Обмоточный провод по ГОСТ 18410-73
В данном случае силовой кабель имеет более высокие показатели по прочности, габаритным характеристикам. Исполняется с алюминиевой или медной токопроводящей жилой. Вариантов изготовления достаточно много.
Наиболее важные характеристики обмоточных проводов:
- изоляция пропитывается вязким или нестекающим составом;
- эксплуатация в сетях с напряжением от 1 до 35 кВ;
- частота тока – не более 50 Гц;
- число жил в кабеле от 1 до 4;
- сечение жилы в пределах от 10 до 800 мм².
Классифицируются токопроводящие жилы в подобных проводах по нормам IEC 60228:2004, исполняются в одно- или многопроволочном виде. Могут выполняться с круглой, сегментной или секторной формой.
Заказать провод обмоточный по выгодной цене
ООО «КМК» предлагает поставки различного типа кабелей для применения в разных направлениях. Поставщик гарантирует качество продукции, соответствующее международным нормам регламента, в том числе по направлению безопасности эксплуатации. Купить обмоточные провода по лучшей цене за 1 м можно у надежного и проверенного изготовителя.
